Restauration d’un flipper : Part 1

Publié le par
Répondre

Depuis deux ans j’ai récupéré un flipper Staal Gunmen, une machine made in France de 1979. Comme beaucoup de choses que je récupère il ne fonctionne pas et est en mauvais (très mauvais) état.

Au boulot !

Commençons par le fronton (partie supérieure du flipper qui affiche le score). Chose étrange, le bois utilisé pour le flipper est du contreplaqué couvert d’une épaisseur (5 mm) d’aggloméré sur lequel il y a la peinture. Comme il n’a pas été entreposé dans un endroit sain, l’agglo s’est dégradé et ne semble pas récupérable.

fronton

On emploie alors les grands moyens et on fait sauter la couche d’agglo et on la remplace par du contre plaqué de 5 mm. Après de longues heures de travail, pas mal de colle, de pâte à bois et quelques coups de rouleaux de peinture le résultat est plutôt satisfaisant.

fronton_new

Il reste à faire les décors mais ce sera pour plus tard.

Un peu d’arduino

Je souhaite réutiliser au maximum les éléments d’origine, mais malheureusement sur ces flippers les cartes mères ont tendance à lâcher à causse des CPU de mauvaise qualité… Donc pas le choix, il faut tout refaire avec les moyens du bord. Sur le fronton les afficheurs 7 segments utilisent des circuits assez standard j’ai donc pu les faire tourner sans problème avec un arduino. Bien sur tout le code sera disponible sur mon github.


Aux pieds !

Comme je le disais plus haut les flippers et l’humidité ne font pas bon ménage, les pieds sont assez fatigués …Les voici après un petit coup (quelques heures) de grattage intensif.

Il ne reste qu’a les lustrer pour que ça brille …







Un peu de détente sous hypnose …

Publié le par
1

Aujourd’hui je vais vous parler d’un masque connecté d’hypnose qui se nomme Hypnos et qui est développé par une société française appelée DreaminzZz. Ils nous promettent donc de faire des séance d’hypnose à domicile…

Pour commencer on déballe.



boite

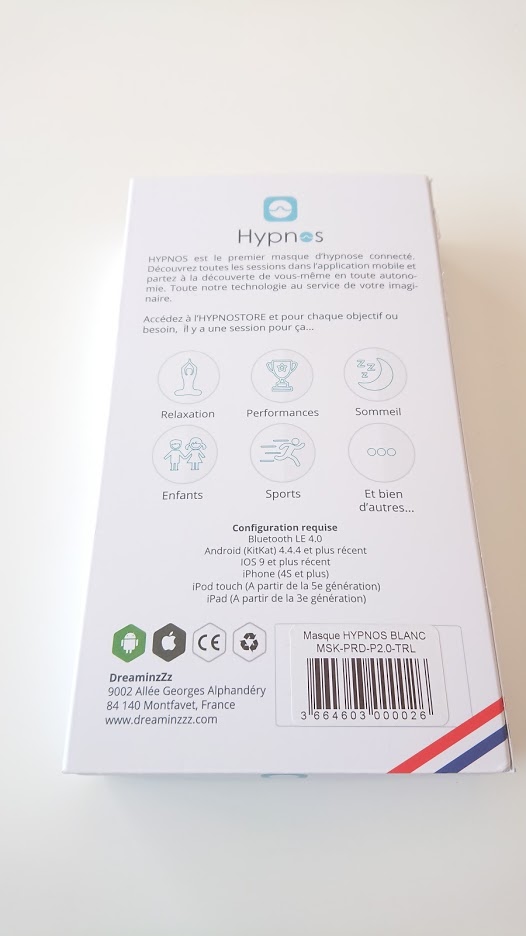

La boite est très simple avec sur le dessus un dessin du masque et un petit liseré bleu blanc rouge pour nous rappeler que c’est Français. Sur le dos nous avons un petit descriptif et quelques informations techniques et légales.



boitearr



A l’intérieur une pochette pour transporter son masque, le masque, un « mini » manuel et un câble de charge USB.



Le masque
Câble de recharge et manuel



Petit tour du propriétaire.

Sur le dessus du masque on remarque une fermeture éclair, derrière se cache le « cœur » d’hypnos (Un PIC 32, un chipset bluetooth LE PIC, quelques capteurs, une batterie de 320mah, 7 leds RGB et un Vibreur). Le connecteur de charge n’est pas un standard, j’aurai apprécié un USB-C mais ils ont opté pour un connecteur aimanté… certains verront cela comme un point fort d’autre un point faible, chacun son avis.

Il y a dans le masque trois boutons qui sont indiqués discrètement sur le décor à l’avant, marche/arrêt et choix du mode autonome.

Sur la partie arrière nous distinguons juste trois leds devant chaque oeil et le bandeau permettant de maintenir le masque en place avec un système anti dérapant.

Concrètement, c’est quoi ?

 L’application contient un store avec différentes catégories (relaxation, douleur, détente,…) qui permettent à l’utilisateur de choisir son type de séance.



Accueil
Choix de séance
Store



Pour mon premier essai j’ai été attiré par un voyage spatial (j’avais déjà écouté le teaser sur PC,et j’avoue j’étais bien sceptique sur les possible sensations promises…). Je m’allonge donc sur le canapé, enfile mon masque et me laisse guider par l’histoire de Guillaume Gautier qui explique comment se détendre et comment rythmer sa respiration. Il se présente comme coéquipier de cette mission Apollo Z qui va nous emmener sur la lune… Et là je l’avoue, c’est la claque. Le son, la voix, les effet lumineux et les vibrations m’ont littéralement emporté.



Présentation de la séance
Pendant la séance



Depuis ce premier test j’ai fait plusieurs séances de différentes natures et j’accroche plus ou moins suivant les sujets, mais dans l’ensemble c’est plutôt concluant; je l’ai même utilisé pour faire passer un mal de tête avec succès. Voyant les effets positif qu’il avait sur moi, ma femme l’a testé et je pense qu’il va bientôt falloir en acheter un second …

Avantages :

  • Confortable
  • Joli
  • Facile à utiliser
  • Support ultra réactif

Inconvénients :

  • Uniquement un câble USB pour la charge, pas de transfo fourni
  • Store encore léger mais le produit est tout nouveau il devrait donc se remplir rapidement

UNOJOY, l’ami des Arduino et des arcades ?

Publié le par
Répondre

J’avais depuis quelques temps une borne Sega Rally qui trainait dans un coin (oui le gros truc avec les sièges et volant). Après de multiples tentatives de réparation j’ai opté pour une solution simple mais efficace, vider le tout et mettre un PC avec des émulateurs et des jeux.

sega-rally-twin-sit-down-racing-arcade-machine

Avantages :

  • Alléger le tout
  • Pouvoir jouer à plein de jeux

Inconvénients :

  • Perte du retour de force
  • Beaucoup de travail
  • Se faire huer par les puristes

J’ai donc commencé par tout désosser, remplacé les écrans par des écrans LCD, refait les parties bois, tout repeint … Vient alors le moment de remonter la borne et de tout câbler. Pendant toutes ces étapes une question restait alors sans réponse… que faire pour le volant. J’ai pensé utiliser un volant du marché mais souhaitant conserver au maximum le design de la borne cela n’allait pas, et un jour je suis tombé sur UNOJOY.

UNOJOY permet de transformer son Arduino en Joystick en utilisant les entrées analogiques et numériques, ceci est tout simplement génial.

UNOJOY fonctionne sur Arduino Uno, Mega et Leonardo; en gros ça reprogramme l’atmega 8U2 ou 16U2 (suivant la carte utilisée) pour faire reconnaître l’Arduino comme un joystick par le PC (mais apparement aussi la ps3).

windows

Avant cette étape il faut bien sûr câbler le tout et vérifier que ça fonctionne, pour cela un petit outil Processing permet de voir en live si les contrôles fonctionnent bien.

processing

En cas de contrôles un peu plus complexe (comme la boîte de vitesse sur ma borne) il est possible d’adapter le code (UnoJoyArduinoSample.ino) afin de gérer ces contrôles.

vitesses

Voici le petit hack pour utiliser mon levier à 4 vitesses avec trois Switchs qui sont connectés sur les pins numérique 2, 3 et 4 :

controllerData.triangleOn = LOW;

controllerData.circleOn = LOW;

controllerData.squareOn = LOW;

controllerData.crossOn = LOW;



//  operator to invert the readings from the pins

if (!digitalRead(2)&& digitalRead(3))

  controllerData.triangleOn=HIGH;

else if (!digitalRead(3) && !digitalRead(4))

  controllerData.circleOn=HIGH;

else if (!digitalRead(3))

  controllerData.squareOn=HIGH;

else if (!digitalRead(4))

   controllerData.crossOn=HIGH;

On envoie ensuite le code sur l’Arduino, puis on lance le petit bat qui le transforme en périphérique de jeux et le tour est joué. Il est bien sûr possible de transformer à nouveau sa carte en Arduino avec un autre bat.

Je vous ferai découvrir très prochainement une réalisation utilisant UnoJoy, « stay tuned » comme on dit !

Le code de UnoJoy : https://github.com/AlanChatham/UnoJoy

Unboxing et Opening du Tile

Publié le par
Répondre

The Tile est un projet Kickstarter qui avait récolté quelques millions de dollars.

Le « Tile » est un petit objet (37x37x5mm) qui permet de retrouver un objet perdu dans sa maison ou “ailleurs dans le monde”. Prix 25$.

Unboxing

1

Une boite toute simple en carton et mousse, ça rend quand même pas mal.

2

On peut voir un trou permettant de le fixer à son trousseau de clefs mais il est aussi fourni avec un adhésif double-face  pour pouvoir le coller n’importe ou.

Comment que ça marche ???

Rien de sorcier; c’est un périphérique Bluetooth que l’on appaire avec son smartphone et qui via une application dédiée permet de faire sonner le “Tile” en cas de perte.

La promesse de pouvoir retrouvé son objet “partout dans le monde” réside sur le fait que en cas de perte votre “Tile” vous pourrez le retrouver si vous le déclarez perdu dans l’application et qu’une personne possédant l’application sur son smartphone passe assez près de l’objet pour en faire remonter un position très approximative sur une carte.

Et dedans, quoi qu’il y a ?

Ben oui je suis curieux et ça n’est pas nouveau, on sort un petit tournevis et hop, ouverture de la bête.

IMG_20150204_141321

Nous voyons ici un belle pile (annoncée avec une durée de vie de 1 an), un petit bouton (le gros rond doré à gauche) qui sert à appairer le “Tile” avec un périphérique Android ou iOS, tout plein de petits composants annexes et le plus important (celui caché sous l’étiquette avec une QRcode) le chipset Bluetooth.


IMG_20150204_141428

Au dos rien de spécial, juste les connecteurs qui dépassent pour faire contact avec le piezo qui fera de la musique quand vous perdez votre bidule.

Reparlons du chipset BT, c’est un nRF51822 de chez Nodric Semiconductor. C’est un chipset intéressant pour les raisons suivantes :

  • Supporte le BT 4.1
  • Consomme très peu (9.7mA en TX et 8 en RX)
  • L’est petit (6x6mm)
  • Embarque un proc ARM Cortex M0 avec 128K de falsh et 16K de ram
  • 2.2€ pièce

Soit un très bon rapport qualité, utilité, performance, prix.

Et voilà la fin de notre aventure au cœur du « Tile ».

Partageons la 3D

Publié le par
Répondre

Pas trop de temps en ce moment je fais juste un petit billet pour faire un peu de pub pour 3D Hubs et… pour moi 🙂

3dhus

3D Hubs est une start-up Hollandaise (pays très impliqué dans l’impression 3D au passage) qui permet aux possesseurs d’imprimantes 3D de mettre a disposition du public son imprimante afin que tout le monde puisse avoir accès a cet outil merveilleux.

L’idée est simple, vous avez un imprimante, vous vous inscrivez sur le site en donnant des informations (type d’imprimante, types de matériaux, couleurs…) et en fixant le prix de l’impression.

Le client lui choisi un « imprimeur » près de chez lui et envoie son fichier sur le site et vous l’imprimez, rien de plus simple :). Grâce à ce concept vous rencontrerez ensuite la personne qui vous à imprimé l’objet en allant le chercher.

Une expérience intéressante et ludique pour découvrir cette technologie de plus en plus répandue.

Maintenant un peu de pub, pour commander sur mon hub : http://www.3dhubs.com/toulouse/hubs/brice .

Merci d’avance et bon week-end.
